| Herkunftsort: | CHINA |
|---|---|
| Markenname: | YIGAN |
| Zertifizierung: | CE |
| Modellnummer: | KJG |
| Min Bestellmenge: | 1 Satz |
| Preis: | negotiation |
| Verpackung Informationen: | Erstens verpackt im Film und mit Holzetui für äußere Verpackung dann verstärkt |
| Lieferzeit: | 20 Werktage nach empfingen Ihre Zahlung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 20sets |
| Produktname: | heiligen Sie Paddeltrockner/industrielle trocknende Ausrüstung | Anwendung: | Abwasserbehandlung |
|---|---|---|---|
| Heizungsmodus: | Jacke | Heizungs-Ressource: | Dampf, Öl |
| Arbeitsart: | Ununterbrochen | Eigenschaft: | heiligen Sie |
| Hervorheben: | Industrieller Trockenofen,Drehwalzentrockner |
||

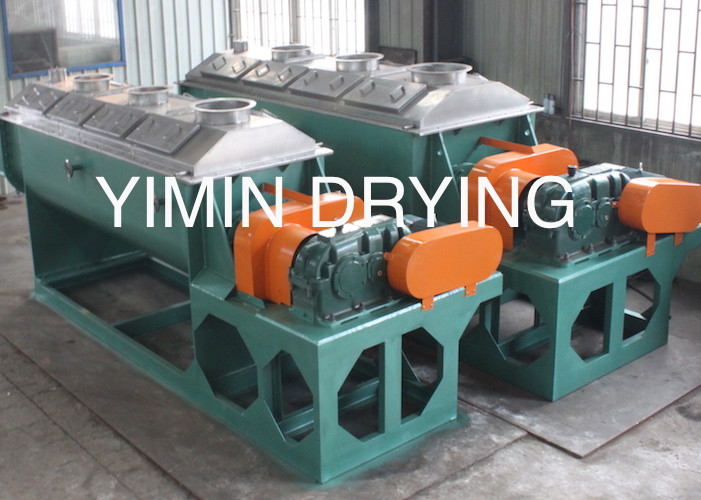

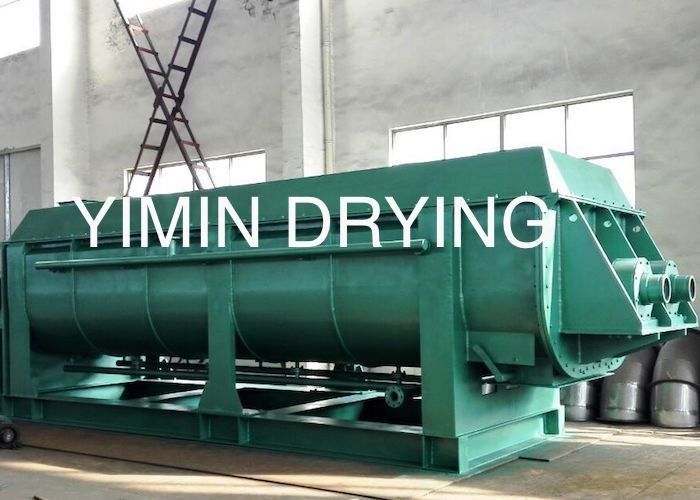

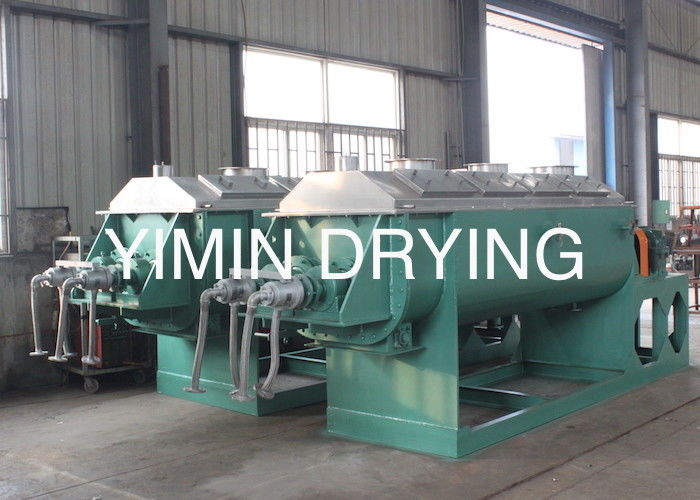

KJG-Reihen heiligen Blatt-Paddel-Trockner für Abwasserbehandlung
Reihe des Abwasserbehandlungs-industrielle trocknende Ausrüstungs-Höhlen-Drehpaddel-Trockner-KJG
BESCHREIBUNG
Anti-drehende Doppelwellen mit einzigartigen intermeshing keilförmigen Paddeln der Höhle produzieren das vertraute Mischen, optimieren Wärmeübertragung und liefern eine selbstreinigende Eigenschaft. Ein großer Wärmeübertragungsbereich zum Volumenverhältnis wird unter Anwendung von hohlen Paddeln und einem Mantelschiff erzielt, durch die das Heizmittel fließt. Das Ergebnis ist eine leistungsfähige, kompakte Maschine mit weniger Platzbedarf und niedrigeren Installationskosten.
EIGENSCHAFTEN
Niedrige Operations-Kosten
- Einfach zu benützen
- Erfordert minimale Aufmerksamkeit
- Einfache Instrumente überwachen den Prozess
- Hohe Leistungsfähigkeit
- Niedriges Abgasvolumen
Technische Parameter
| Modell | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Hitzebereich (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| effektives Volumen (m3) | 0,06 | 0,32 | 0,59 | 1,09 | 1,85 | 2,8 | 3,96 | 5,21 | 6,43 | 8,07 | 9,46 |
| Drehzahlbereich (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| Energie (Kilowatt) | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (Millimeter) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| Gesamt-widethB (Millimeter) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC (Millimeter) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| Gesamt-lengthD (Millimeter) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| Inport-outportdistancee (Millimeter) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| Mitte heightF (Millimeter) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Gesamthöhe H (Millimeter) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
Niedrige Instandhaltungskosten
- Entworfen für drehmomentstarke und niedrige Arbeitsgeschwindigkeit
- Einfacher dauerhafter Entwurf für einfache und niedrige Wartung
- Keine internen instandzuhalten Teile zu justieren oder
- Kein Metall-Metallkontakt
- Wellen, Lagersitzlager und Antriebskomponenten sind für langes Leben unter widrigen Umständen bestimmt und versichern langfristige mechanische Integrität
- Robuster Rahmen stützt aufgeteilte Lagersitzlager
- Fett-bereinigte Ringdichtungen. Abwechselnde Dichtungsentwürfe sind verfügbar
Niedrige Installations-Kosten
- Entworfen mit Kompaktbauweise
- Kleines Abgassystem
- Vertikaler Wellenabbau verringert, Größenanforderungen aufzubauen
FUNKTIONS-PRINZIP
KJG-Reihen heiligen Blatt-Paddel-Trockner für Abwasserbehandlung hat eine Metallwand, die die Prozessmasse von der Wärmequelle trennt (Dampf oder Heißöl). Hohe thermische Leistungsfähigkeit wird erhalten, weil die Hitze vom thermischen Medium direkt in das Prozessmass. einsteigt. Während das Material in Kontakt mit dem erhitzten durchgehenden und den Quirlen kommt, wird die Prozessmasse über Leitung erhitzt. Mit einem Isoliertrockner ist sehr wenig Hitze verloren. Zu 1kg des Wassers zu verdunsten erfordert nur über 1.2kg des Dampfs für Schlammmaterialien. Abgas ist und an einer niedrigen Temperatur minimal. Deshalb ist das Volumen des nicht kondensierbaren Gases vom Trockner, der möglicherweise Behandlung erforderte, minimal.
KJG-Reihen heiligen Blatt-Paddel-Trockner für Abwasserbehandlung ist ein indirektes Wärmeübertragungsgerät, das ein hohes Maß mechanische Bewegung verwendet, um Kontakt mit dem Produkt zu erhöhen, das getrocknet wird. Verdunstungsraten pro Quadratfuß Wärmeaustauschfläche werden durch selbstreinigende Paddel und den mischenden Effekt maximiert. Bewegung des Prozessmaterials zwischen den schräg liegenden Oberflächen der rotierenden keilförmigen Paddel erzeugt Scherkräfte, die die Paddeloberflächen säubern und Leitfähigkeit maximieren. Drehende Wellen des Zählers bewegen das Material weg von den Wänden und säubern die Wände mittels des Vorsprunges auf jedem Paddel. Dieses ergibt höhere Wärmeübergangskoeffizienten als Diskette oder einzelne Wellenentwürfe.

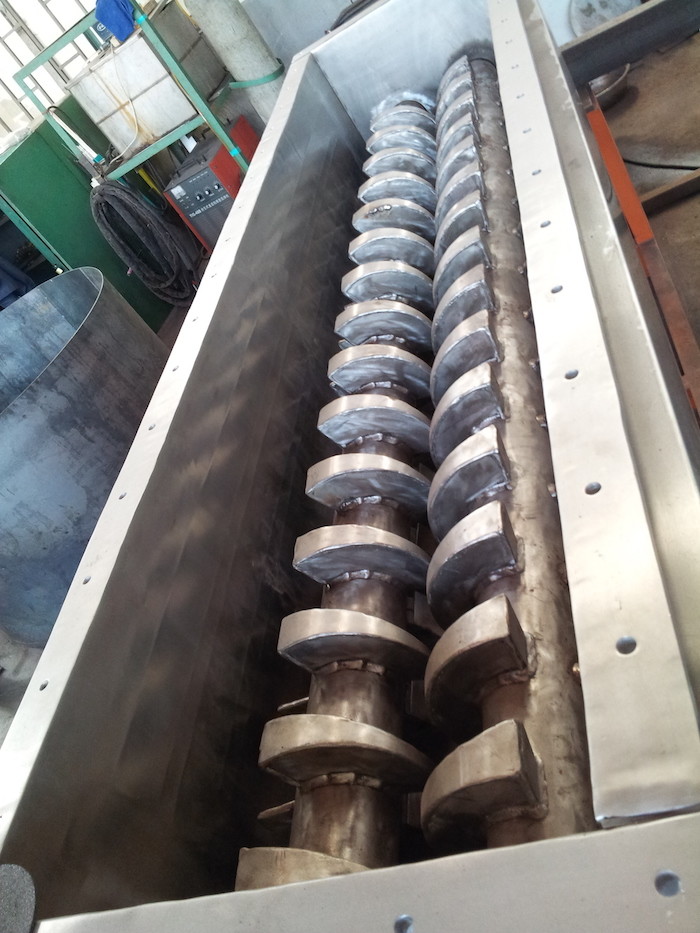

Die keilförmigen Paddel und das Intermeshing der Doppelquirle, schaffen einen lokalisierten mischenden Effekt um das Paddel. Dieses erlaubt, dass einzelnere Partikel im Bett direkt der Wärmeaustauschfläche ausgesetzt werden, dadurch erhöht man den Wärmeübergangskoeffizienten und den Gebrauch der kleineren Ausrüstung erlaubt.
WÄRMEQUELLEN (Temperatur bei 180℃ -℃ 250)
Heizung durch Dampf
Dampf kommt die hohle Welle durch ein Drehgelenk und wird gleichmäßig auf alle Paddel verteilt. Kondensat wird mit jeder Revolution entfernt.
Heizung durch Heißöl (thermische Flüssigkeit)
Heißöl (thermische Flüssigkeit) kommt und nimmt die hohle Welle durch ein Drehgelenk heraus. Druck von den Versorgungspumpenkräften flüssig durch die hohlen Paddel.
